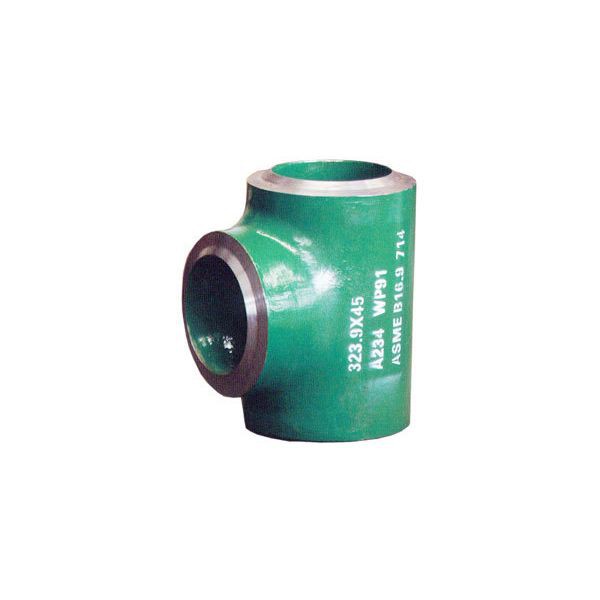

Tagumik keevisõmblus võrdne tee
Butt Weld võrdne tee on torude paigaldamine või torupistik, millel on kolm torusava, üks sisselaskeava ja kaks väljalaskeava või kaks sisselaskeava ja üks väljalaskeava ning nende kolme toru ava läbimõõt on võrdsed. Seda kasutatakse peamiselt siis, kui peamine torujuhtme vajab voolu ühendamiseks ja levitamiseks harutorusid.
Suurusevahemik
1/2 ″ ~ 80 ″ (DN15 ~ DN2000)
Rõhutase
3mm - 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Materiaalne
304/304L, 316/316L, 316ti, 321, 317L, S31803, S31254, S32750, S32760, A234 WPB, 20#, jne.
Tootmisprotsess
saagimine, kuum pressimine, külm ekstrusioon, kuumtöötlus, mehaaniline töötlemine
Tootestandardid
ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695
Tooteliik
Võrdne läbimõõt tee
Tehnilised spetsifikatsioonid ja mõõtmed
|
Nominaalne toru suurus |
Väljaspool kaldus |
Keskus lõpuni |
||
|
Dn |
NP -d |
D1×D2 |
C |
M |
|
250 |
10 |
273.1 |
216 |
216 |
|
250×200 |
10×8 |
273.1×219.1 |
203 |
|
|
250×150 |
10×6 |
273.1×168.3 |
194 |
|
|
250×125 |
10×5 |
273.1×141.3 |
191 |
|
|
250×100 |
10×4 |
273.1×114.3 |
184 |
|
|
300 |
12 |
323.9 |
254 |
254 |
|
300×250 |
12×10 |
323.9×273.0 |
241 |
|
|
300×200 |
12×8 |
323.9×219.1 |
229 |
|
|
300×150 |
12×6 |
323.9×168.3 |
219 |
|
|
300×125 |
12×5 |
323.9×141.3 |
216 |
|
|
350 |
14 |
355.6 |
279 |
279 |
|
350×300 |
14×12 |
355.6×323.8 |
270 |
|
|
350×250 |
14×10 |
355.6×273.0 |
257 |
|
|
350×200 |
14×8 |
355.6×219.1 |
248 |
|
|
350×150 |
14×6 |
355.6×168.3 |
238 |
|
|
400 |
16 |
406.4 |
305 |
305 |
|
400×350 |
16×14 |
406.4×355.6 |
305 |
|
|
400×300 |
16×12 |
406.4×323.8 |
295 |
|
|
400×250 |
16×10 |
406.4×273.0 |
283 |
|
|
400×200 |
16×8 |
406.4×219.1 |
373 |
|
|
400×150 |
16×6 |
406.4×168.3 |
264 |
|
|
450 |
18 |
457.0 |
343 |
343 |
|
450×400 |
18×16 |
457.0×406.4 |
330 |
|
|
450×350 |
18×14 |
457.0×355.6 |
330 |
|
|
450×300 |
18×12 |
457.0×323.8 |
321 |
|
|
450×250 |
18×10 |
457.0×273.0 |
308 |
|
|
450×200 |
18×8 |
457.0×219.1 |
298 |
|
|
500 |
20 |
508.0 |
381 |
381 |
|
500×450 |
20×18 |
508.0×457.0 |
368 |
|
|
500×400 |
20×16 |
508.0×406.4 |
356 |
|
|
500×350 |
20×14 |
508.0×355.6 |
356 |
|
|
500×300 |
20×12 |
508.0×323.8 |
346 |
|
|
500×250 |
20×10 |
508.0×273.0 |
333 |
|
|
500×200 |
20×8 |
508.0×219.1 |
324 |
|
|
550 |
22 |
559.0 |
419 |
419 |
|
550×500 |
22×20 |
559.0×508.0 |
406 |
|
|
550×450 |
22×18 |
559.0×457.0 |
394 |
|
|
550×400 |
22×16 |
559.0×406.4 |
381 |
|
|
550×350 |
22×14 |
559.0×355.6 |
381 |
|
|
550×300 |
22×12 |
559.0×323.8 |
371 |
|
|
550×250 |
22×10 |
559.0×273.0 |
359 |
|
|
600 |
24 |
610.0 |
432 |
432 |
|
600×550 |
24×22 |
610.0×559.0 |
432 |
|
|
600×500 |
24×20 |
610.0×508.0 |
432 |
|
|
600×450 |
24×18 |
610.0×457.0 |
419 |
|
|
600×400 |
24×16 |
610.0×406.4 |
406 |
|
|
600×350 |
24×14 |
610.0×355.6 |
406 |
|
|
600×300 |
24×12 |
610.0×323.8 |
397 |
|
|
600×250 |
24×10 |
610.0×273.0 |
384 |
|
|
650 |
26 |
660.0 |
495 |
495 |
|
650×600 |
26×24 |
660.0×610.0 |
486 |
|
|
650×550 |
26×22 |
660.0×559.0 |
470 |
|
|
650×500 |
26×20 |
660.0×508.0 |
457 |
|
|
650×450 |
26×18 |
660.0×457.0 |
444 |
|
|
650×400 |
26×16 |
660.0×406.4 |
432 |
|
|
650×350 |
26×14 |
660.0×355.6 |
432 |
|
|
650×300 |
26×12 |
660.0×323.8 |
422 |
|
|
700 |
28 |
711.0 |
521 |
521 |
|
700×650 |
28×26 |
711.0×660.0 |
521 |
|
|
700×600 |
28×24 |
711.0×610.0 |
508 |
|
|
700×550 |
28×22 |
711.0×559.0 |
495 |
|
|
700×500 |
28×20 |
711.0×508.0 |
483 |
|
|
700×450 |
28×18 |
711.0×457.0 |
470 |
|
|
700×400 |
28×16 |
711.0×406.4 |
457 |
|
|
700×350 |
28×14 |
711.0×355.6 |
457 |
|
|
700×300 |
28×12 |
711.0×323.8 |
448 |
|
|
750 |
30 |
762.0 |
559 |
559 |
|
750×700 |
30×28 |
762.0×711.0 |
546 |
|
|
750×650 |
30×26 |
762.0×660.0 |
546 |
|
|
750×600 |
30×24 |
762.0×610.0 |
533 |
|
|
750×550 |
30×22 |
762.0×559.0 |
521 |
|
|
750×500 |
30×20 |
762.0×508.0 |
508 |
|
|
750×450 |
30×18 |
762.0×457.0 |
495 |
|
|
750×400 |
30×16 |
762.0×406.4 |
483 |
|
|
750×350 |
30×14 |
762.0×355.6 |
483 |
|
|
750×300 |
30×12 |
762.0×323.6 |
473 |
|
|
750×250 |
30×10 |
762.0×273 |
460 |
|
|
800 |
32×32 |
813.0 |
597 |
597 |
|
800×750 |
32×30 |
813.0×762.0 |
584 |
|
|
800×700 |
32×28 |
813.0×711.0 |
572 |
|
|
800×650 |
32×26 |
813.0×660.0 |
572 |
|
|
800×600 |
32×24 |
813.0×610.0 |
559 |
|
|
800×550 |
32×22 |
813.0×559.0 |
546 |
|
|
800×500 |
32×20 |
813.0×508.0 |
533 |
|
|
800×450 |
32×18 |
813.0×457.0 |
521 |
|
|
800×400 |
32×16 |
813.0×406.4 |
508 |
|
Kuidas toodetakse terasest tagumikku keevitatud võrdsed teetoru liitmikud?
- Kuum vajutamine:Lamendage toru tee suuruseks, puurige oksa auk, kuumutage seda, asetage stantsi ja sirutage oksa. Kontrollige temperatuuri ja rõhku täpsuse tagamiseks.
- Keevitusvormimine:Suurte teede jaoks keevitage pea- ja harutorud pärast töötlemist. Veenduge keevituskvaliteet, et vältida puudusi ja tagada jõudu.
Milliseid materjale kasutatakse terasest võrdse läbimõõduga tee saamiseks?
- Süsinikteras (Q235, 20#):Madal hind, tugev, sobiv torude jaoks tööstusharudes ja hoonetes. Kehv korrosioonikindlus.
- Roostevaba teras (304, 316, 321):Suurepärane korrosioonikindlus, hügieen, kuumakindlus. Kasutatakse toidus, meditsiinis, kemikaalides ja jookides.
- Sulami teras (kroom molübdeen, nikkel sulam):Kõrge tugevus, kõvadus, kuumus ja kulumiskindlus. Sobib karmide tingimuste jaoks nagu kõrge temperatuur, surve ja korrosioon naftakeemia- ja elektritööstuses.
Millised on võrdse - läbimõõduga teede peamised kasutusviisid?
- Tööstuslik torujuhtmesüsteem:Nafta, kemikaalide, võimsuse ja metallurgia korral ühendavad tagumiku keevisõmblused torud vedeliku ümbersuunamiseks või ühinemiseks. Nad jagasid tooraineid või ühendavad tooteid.
- Veesüsteemide ehitamine:Võrdne - läbimõõduga teesid torude ehitamisel suunavad vett tualettruumidele, köökidele jne või ühendage drenaaž põhi torusse.
- Gaasiülekandesüsteem:Linnagaasitorudes jaotavad võrdsed - läbimõõduga teesid normaalse tarnimise jaoks gaasi peamistest kasutajaharudest.
Milliseid ettevaatusabinõusid tuleks võtta tagumiku keevisõmbluse võrdsete teede paigaldamisel?
- Keevituskvaliteet:Liigese kvaliteedi tagamiseks jälgige keevitusprotsessi, vältida lekkeid. Viige läbi selliseid kontrolle nagu visuaalsed, mitte - hävitavad testid Post - keevitamine.
- Torujuhtme puhastamine:Veenduge, et torujuhtmed oleksid puhtad, praht - tasuta enne installimist, et vältida vedeliku transpordiprobleeme.
- Paigaldusasend:Määrake vedeliku vajaduste rahuldamiseks kujundamise põhjal võrdne tee positsioon, hõlbustage hooldust.
Kuum tags: tagumiku keevisõmbluse võrdne tee, China Butt Weld võrdsed tee tootjad, tehas
